Надежность и электробезопасность системы электроснабжения в загородном доме напрямую зависят от содержимого распределительного щитка.
Именно здесь монтируются ключевые защитные компоненты: автоматические выключатели (АВ) и устройства защитного отключения (УЗО).
Крайне важно грамотно подобрать эти элементы и четко понимать их функции, поскольку они являются первой линией обороны от перегрузок, коротких замыканий и, главное, защищают проживающих от удара электрическим током. Игнорирование или неправильный монтаж этих устройств — типичная и опасная ошибка, которая неизбежно повлечет за собой серьезные проблемы, особенно при значительном потреблении электроэнергии.
Автоматический выключатель: назначение и расчет мощности
Ключевая задача этого устройства — обеспечить надежную защиту электропроводки от двух наиболее серьезных угроз: токовой перегрузки и короткого замыкания.
- Перегрузка — состояние, которое возникает если к одной электрической цепи подключить избыточное количество энергоемких потребителей.
- Короткое замыкание представляет собой внезапный, критически высокий скачок силы тока, который часто становится прямой причиной воспламенения.
При любой из описанных неисправностей автоматический выключатель в электрощитке моментально разрывает электрическую цепь, что критически важно для сохранения ее целостности и предотвращает пожар.
Как выбрать мощность автомата?
Точный подбор этого параметра АВ — самый важный этап, который гарантирует безопасность электропроводки. Ошибка в выборе номинальной силы тока может стать причиной того, что при возникновении перегрузки или короткого замыкания защитное устройство не сработает с необходимой скоростью, и это вызовет недопустимый перегрев электрокабеля.
Чтобы избежать ошибок, руководствуйтесь следующими базовыми принципами:
1. Принцип соответствия нагрузке
Определите назначение линии и суммарную мощность потребителей.
- Освещение: чаще достаточно автомата на 10А.
- Стандартные розеточные группы: обычно требуется 16А.
- Мощные приборы (плита, бойлер): могут потребоваться автоматы на 25А или 32А.
2. Принцип согласования с кабелем
Номинал автомата должен строго соответствовать допустимому току для сечения кабеля. Примеры соответствия:
- Кабель 1.5 мм² (освещение) → автомат не более 10А.
- Кабель 2.5 мм² (розетки) → автомат до 16А.
- Кабель 4.0 мм² (мощные приборы) → автомат до 25А.
Важно: Если поставить автомат мощнее, чем рассчитан кабель, проводка может сгореть раньше, чем сработает защита.
3. Принцип выбора типа защиты
Для большинства линий в частном доме (розетки, освещение) выбирают автоматы с характеристикой "С".
Грамотный подбор автомата — это не просто покупка, а инженерное решение. Чтобы обеспечить максимальную безопасность, предотвратить дорогостоящие неисправности и избежать серьезных проблем с электросетью дома, при проектировании необходимо учесть все технические характеристики, правила выбора и назначение всех АВ. Такой метод гарантирует, что каждый автомат будет функционировать строго в пределах своей проектной мощности, обеспечивая бесперебойную и максимально надежную защиту всей электрической системы.
Устройство защитного отключения: назначение и принцип обеспечения защиты
В то время как автомат берет на себя задачу по защите кабелей и бытовой техники в критических ситуациях (КЗ и перегрузка сети), УЗО имеет совершенно иную, но жизненно важную миссию: его основная и непосредственная роль заключается в обеспечении безопасности человека путем предотвращения поражения электрическим током.
УЗО – это высокочувствительный компонент системы электрозащиты, который непрерывно отслеживает баланс электрического тока между фазным и нейтральным рабочими проводниками. В нормальном режиме ток, входящий в цепь, всегда равен току, выходящему из нее.
Если человек в частном доме случайно прикасается к фазному проводу или неисправному корпусу электроприбора, часть тока находит обходной путь и уходит через его тело в землю. Этот незапланированный отток энергии, который фиксируется устройством как нарушение баланса, получил название «ток утечки» или «дифференциальный ток».
При обнаружении этой утечки (дисбаланса), УЗО немедленно разрывает цепь, пороговое значение срабатывания строго регламентировано. Мгновенное обесточивание линии гарантирует предотвращение летального исхода или серьезных повреждений здоровья человека.
Процесс выбора УЗО: три ключевых этапа
Чтобы корректно выбрать УЗО и обеспечить максимальный уровень защиты для вашего дома, необходимо провести последовательную оценку трех ключевых технических параметров. Надежность и эффективность всей вашей электрической системы напрямую зависят от их точного и грамотного согласования.
1. Порог срабатывания (дифференциальный ток)
- 10 мА: (Высокая чувствительность): Обязателен для защиты человека в особо опасных зонах — ванные комнаты, душевые, сауны, подвалы.
- 30 мА (Базовая защита):: Оптимальный выбор для всех линий розеток и осветительных приборов в жилой зоне.
- 100–300 мА (Функция противопожарной защиты): Применяется на вводе в качестве основного аппарата, цель которого — обезопасить общую электросеть от значительных по величине, но развивающихся постепенно токов утечки, способных привести к длительному нагреву изоляции и последующему возгоранию.
2. Согласование по номинальному (рабочему) току
- Номинальная величина тока УЗО должна быть равна или превышать номинал АВ, установленного с ним в цепи. Это необходимо для того, чтобы сам корпус и контакты УЗО гарантированно выдерживали длительный рабочий ток линии. Например: Для линии, защищенной автоматом на 16А, можно использовать УЗО с номиналом 16А или 25А (следующий стандартный номинал с запасом).
- Ключевой аспект: УЗО не имеет встроенной защиты от перегрузки или короткого замыкания. Поэтому всегда устанавливайте его в тандеме с автоматом, который выполняет эти защитные функции.
3. Вид дифференциального тока
- Тип AC: Улавливает исключительно чистый синусоидальный переменный ток. Его достаточно для защиты линий, где используются простые потребители без сложной электроники.
- Тип А: Срабатывает и на переменный, и на пульсирующий постоянный ток утечки. Необходимо использовать для линий, питающих современную электронику (компьютеры, инверторные кондиционеры, стиральные машины, LED-освещение с регулировкой яркости).
«Использование правильно подобранной и согласованной пары автомат — УЗО в распределительном щите является фундаментальным условием электробезопасности. Это не тот аспект, на котором стоит экономить, поскольку назначение этих устройств — гарантировать сохранность вашего имущества и, что самое главное, сохранить здоровье и жизнь», — отмечают специалисты компании «Синергия тепла», более десяти лет предоставляющей комплексные услуги в сфере инженерных систем.
Сборка щитка и профессиональный монтаж: как избежать ошибок в доме
Правильная сборка щитка - залог долговечности и безопасности всей электрической системы в частном доме. Ошибки при проектировании и монтаже могут полностью свести на нет защитное назначение всех устройств.
Рекомендации по монтажу и выбору:
- Детальное проектирование – основа. Учитывайте не только фактическую, но и перспективную нагрузку.
- Зонирование линий. Разделите потребителей на группы (освещение, розетки по комнатам, мощная техника). У каждой группы – свой автомат и, при необходимости, УЗО.

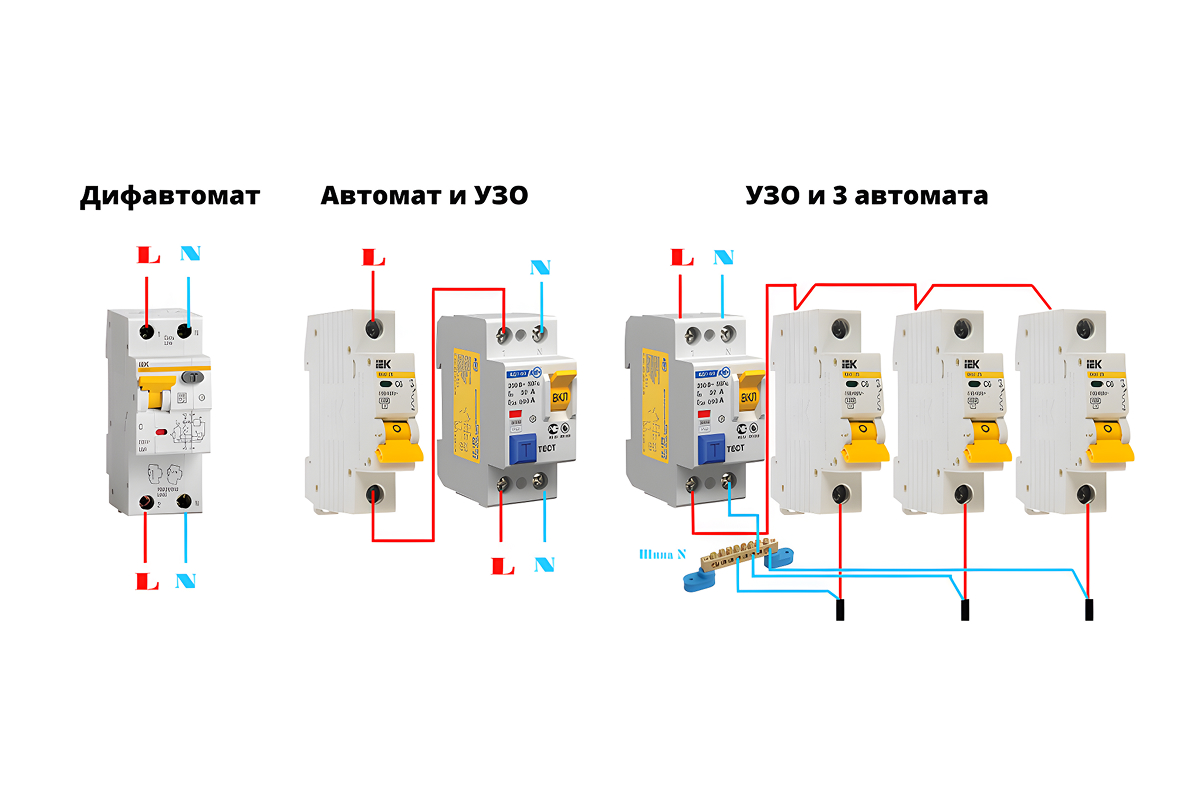

- Использование дифавтоматов. Это комбинированное устройство, сочетающее в одном корпусе функционал УЗО и обычного автомата. Плюс: экономия пространства в щитке. Минус: сложнее оперативно диагностировать причину срабатывания.
- Качество компонентов. Используйте только сертифицированное оборудование от проверенных производителей.
- Аккуратная разводка и маркировка. Все соединения – через шины и клеммы. Каждая линия в щитке должна быть четко подписана.
Надежность электросистемы не терпит компромиссов. Поэтому подбор, расчет и монтаж всех защитных устройств в распределительном щитке — однозначно задача, требующая высокой квалификации. Только привлечение профессионалов может гарантировать, что каждый автоматический выключатель и УЗО будут работать с максимальной расчетной эффективностью, обеспечивая долгосрочную безопасность и надежность электросети вашего частного дома.
