Продуманная схема электропроводки — это важнейший проект для вашего дома.
Перед началом строительства или капитального ремонта в частном доме важно не просто прикинуть, где будут находиться розетки и светильники, а составить и утвердить детальный план электропроводки. Продуманная схема электропроводки — это важнейший проект для вашего дома, который помогает определить, как именно будут проходить электрические линии по всем помещениям, как будет распределяться нагрузка на разные группы, где оптимально разместить электрооборудование и, главное, как избежать перегрузки сети. Без такого четкого плана легко столкнуться с дефицитом розеточных групп, неудобным расположением выключателей, падением напряжения и необходимостью дорогостоящего штробления чистовой отделки ради добавления отдельных линий. Именно поэтому первый шаг к надежной электрике — всегда разработка подробного проекта.
Зачем в доме нужна схема электропроводки и как она влияет на безопасность
Детальная схема электропроводки служит не просто чертежом, но и исчерпывающим рабочим инструментом. Она показывает, как питание распределяется по всему дому: от главного распределительного щита к питающим линиям, ведущим в разные комнаты, а также к розеточным и осветительным группам. При планировании учитывается назначение каждого помещения и расстановка мебели, чтобы не устанавливать розетки в нефункциональных зонах (например, за крупногабаритными шкафами). Наличие проекта позволяет точно рассчитать необходимое количество кабеля, защитных устройств, распределительных коробок и соединений, что дает возможность заранее оценить бюджет на материалы и составить график монтажных работ.

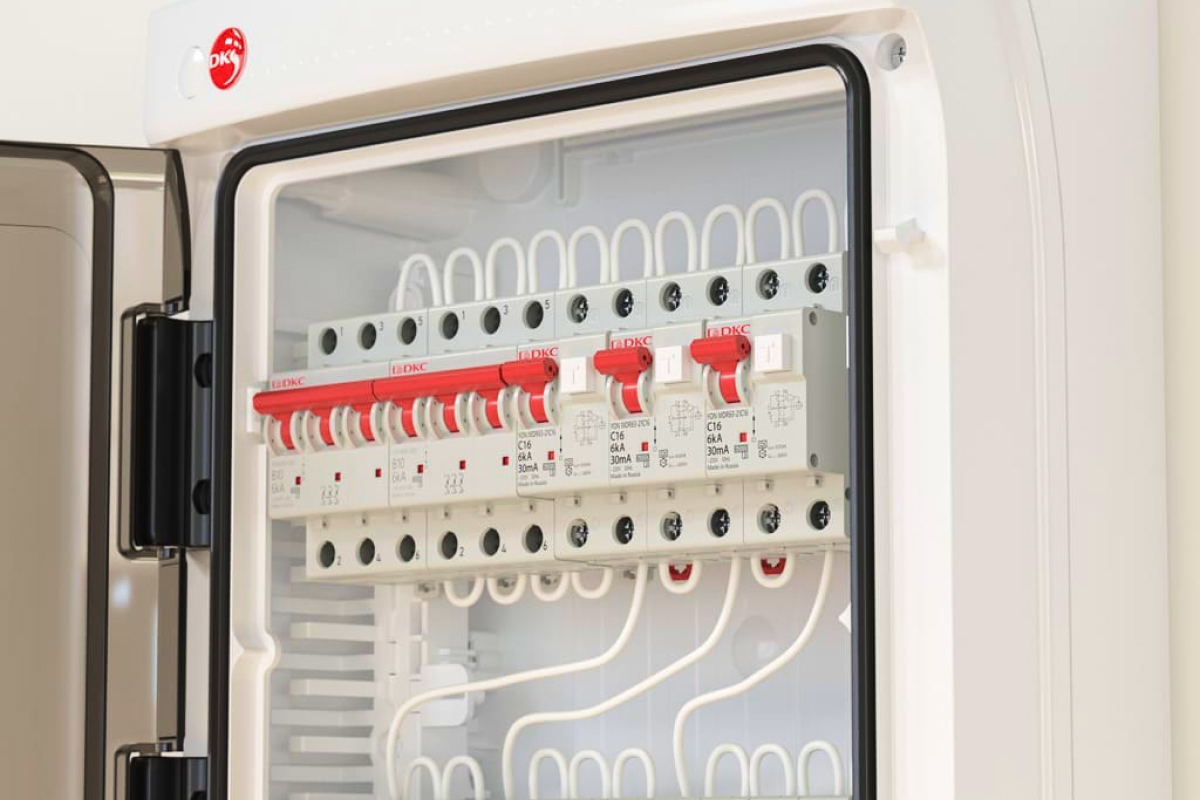

Для электрика схема — это основной рабочий документ: она упрощает прокладку проводов, позволяет корректно установить щитовое оборудование и контролировать правильность подключения всех групп. А для владельца схема является бессрочным техническим документом, к которому можно обратиться в любой момент, если потребуется модернизировать систему освещения и устанавливать дополнительное электрооборудование или проводить диагностику скрытой электропроводки.
Грамотный план электросети помогает разделить дом на несколько независимых групп, чтобы каждая линия работала в оптимальном режиме. Отдельно необходимо выделить освещение, розеточные группы жилых комнат, мощную технику на кухне, санузлы, а также отдельные уличные линии. Такое зонирование снижает риск, что при включении нескольких мощных бытовых приборов сразу сработает общий автомат, и весь дом останется без электричества. Схема также строго фиксирует, где проходят трассы системы электроснабжения и в каких точках расположены соединения, что крайне важно для предотвращения случайного повреждения проводки при сверлении или ремонте.
Ключевые этапы создания проекта электропроводки и распределения нагрузки
Создание качественной схемы электросети — это многоступенчатый проект, который начинается задолго до начала монтажных работ.
Первый этап: Сбор данных и расчет нагрузки.
Необходимо составить список всего электрооборудования, которое планируется устанавливать, включая бытовую технику, освещение, системы кондиционирования и отопления. На основе этих данных инженер рассчитывает суммарную и групповую мощность потребления. Это позволяет точно определить характеристики всех компонентов. Например, для стандартной группы розеток в жилой комнате обычно достаточно кабеля ВВГнг-LS 3×2.5 мм² и автоматического выключателя на 16А, а для подключения электроплиты или варочной панели уже потребуется отдельная линия кабелем 3×6 мм² с защитой автоматом на 32А. Такой расчет — запас прочности и безопасности вашей сети
Второй этап: Зонирование и группировка.
Это ключевой момент в разводке. Потребителей делят на группы по функциональному или зональному признаку (например, по помещениям). Такое деление позволяет применить оптимальные и безопасные решения для каждой зоны. Например:
- Ванная комната, сауна: Обязательно отдельная группа с повышенной защитой: кабель 3×2.5 мм², УЗО на ток утечки 10мА (для мгновенного отключения при опасности) и автомат 16А.
- Кухня: Здесь требуется несколько линий: для розеток общего назначения (3×2.5 мм², УЗО 30 мА, автомат 16А), и индивидуальные для мощных потребителей: для духового шкафа (3×4 мм², автомат 25А) и варочной панели (3×6 мм², автомат 32А).
- Хозблок или гараж: Для инструмента рекомендуется кабель 3×2.5 мм² с УЗО 30 мА и автоматом 16А.
Такой принцип «одна группа — одна функция» исключает перегрузки и упрощает поиск неисправностей.
Третий этап: Трассировка и план расположения элементов.
На чертежах указывается точный маршрут каждой кабельной линии, места установки распределительных коробок и соединений. Важно предусмотреть возможность обслуживания этих соединений. Также на план наносят расположение всех розеток, выключателей и приборов освещения с учетом эргономики. В итоге, разводка представляет собой не хаотичный набор проводов, а логичную и безопасную систему.
Только такой подход гарантирует, что система электроснабжения будет спроектирована с запасом прочности, и разводка обеспечит стабильное питание для всех электрических устройств в доме.
Важность профессионального подхода: Как избежать типичных ошибок при разводке
Экономия на проекте электропроводки — самая распространенная и опасная ошибка. Когда электрик приступает к работе без четкой схемы, решения принимаются "по факту", и это почти всегда приводит к:
- Нарушению сечения кабеля: Типичная ошибка — использование кабеля 3×1.5 мм² для питания мощных потребителей. Например, для проточного водонагревателя на 5.5 кВт (≈25А) такой кабель в скрытой проводке недопустим — его постоянный допустимый ток всего ≈21А. Это ведет к хроническому перегреву, деградации изоляции и риску возгорания. Правильное решение: для подобных нагрузок требуется отдельная линия кабелем 3×4 мм² (≈27А) с защитой автоматом 25А.
- Недоступным соединениям: Скрутки или клеммные соединения, замурованные в стене — главная причина поиска неисправностей "вслепую" с последующим вскрытием отделки. Любое соединение со временем может ослабнуть и начать греться. Правильное решение: все соединения должны выполняться только в монтажных (распаечных) коробках, которые остаются доступными для обслуживания (под лючком или съемной крышкой).
- Перегрузке линий: Объединение на одну линию (например, на кабель 3×2.5 мм² с автоматом 16А) розеток нескольких комнат и кондиционера — верный путь к постоянным отключениям. При одновременной работе кондиционера (1-1.5 кВт), обогревателя (2 кВт) и пылесоса (1.5 кВт) ток в линии превысит 20А, вызывая срабатывание защиты. Правильное решение: выделение отдельных розеточных групп по помещениям и обязательная отдельная линия для каждого стационарного мощного прибора (кондиционер, электроплита, бойлер).
- Отсутствию зонирования для влажных помещений: Использование общих УЗО на 30 мА для всего дома или отсутствие защиты для ванной комнаты не соответствует нормам безопасности. Для сырых помещений требуется локальная защита с высоким быстродействием. Правильное решение: выделение отдельной группы для ванной с установкой УЗО с током утечки не более 10 мА в связке с автоматическим выключателем. Это обеспечивает моментальное отключение при малейшей утечке тока.
Электромонтажные работы в современном доме требуют не универсальных, а узкоспециализированных знаний. Профессиональный электрик всегда:
- Составит проект с учетом всех норм ПУЭ и ГОСТ.
- Использует отдельные группы для разных потребителей, например, отдельная линия для мощной кухонной техники.
- Правильно рассчитает и установит все элементы защиты: автоматы, УЗО, дифавтоматы.
Первый и самый важный шаг — это выбор квалифицированного исполнителя, который берет на себя ответственность за проект, монтаж и надежность соединений. Только так схема электропроводки превратится в долговечную, безопасную и удобную систему, а вы получите комфорт и уверенность в безопасности электросистемы вашего дома.
